Informações básicas.

Função: Líquido criogênico de armazenamento
Tipo: parede de metal de camada dupla
Médio de armazenamento: oxigênio líquido

Parâmetros do produto

Código de design	• JB\/T13369 "Tanques de armazenamento de líquido criogênico de baixa pressão de baixa pressão em pó"
	• API 620-2018 "Design e construção de tanques de armazenamento grandes, soldados e de baixa pressão"
	JB\/T13369
	API 620-2018
Tipo	Parede de metal de camada dupla
Tipo de isolamento	Perlito em pó + bloco de isolamento de vidro celular
Temperatura de projeto	Navio interno	-196\/+50 grau
	Concha externa	-19\/+50 grau
Pressão de projeto	Navio interno	25\/-0. 5kpa
	Concha externa	1. 0\/-0. 5kpa
Pressão de trabalho	5-20 kpa ou pressão personalizada
O material principal	Navio interno	S30408(国标) S30400,304 (ASTM)
	Concha externa	Q235B/Q245R/Q345R(国标)
Volume	500m³ menor ou igual a V menor ou igual a 100000m³ ou tamanho personalizado
Modo de transporte	Estrada, mar ou ferrovia
Componentes principais	Recipiente primário, contêiner secundário, sistema de isolamento, tubulação, escada e plataforma, válvulas e instrumentos, sistema elétrico.
Estado de fornecimento	Fornecimento de material pré-fabricado, instalação no local
Cor	Personalizado \/ padrão [branco]
Pintura	Casaco de primer (pré-fabricado) + casaco intermediário + acabamento (no local)
Vida de serviço de design	20 anos

Requisitos técnicos

O tanque de recipiente único de oxigênio líquido é amplamente utilizado em gases de gás, medicina, fundição de metal e outros campos, especialmente onde é necessária uma grande quantidade de suprimento de oxigênio líquido.
O tanque de armazenamento contém um sistema de proteção de pressão. Quando a pressão no tanque de armazenamento exceder o valor de configuração, a válvula reguladora de ventilação será aberta automaticamente; Quando a pressão continua subindo, a válvula respiratória exala; Se a pressão continuar aumentando, o disco estourado explode para liberar a pressão no tanque.

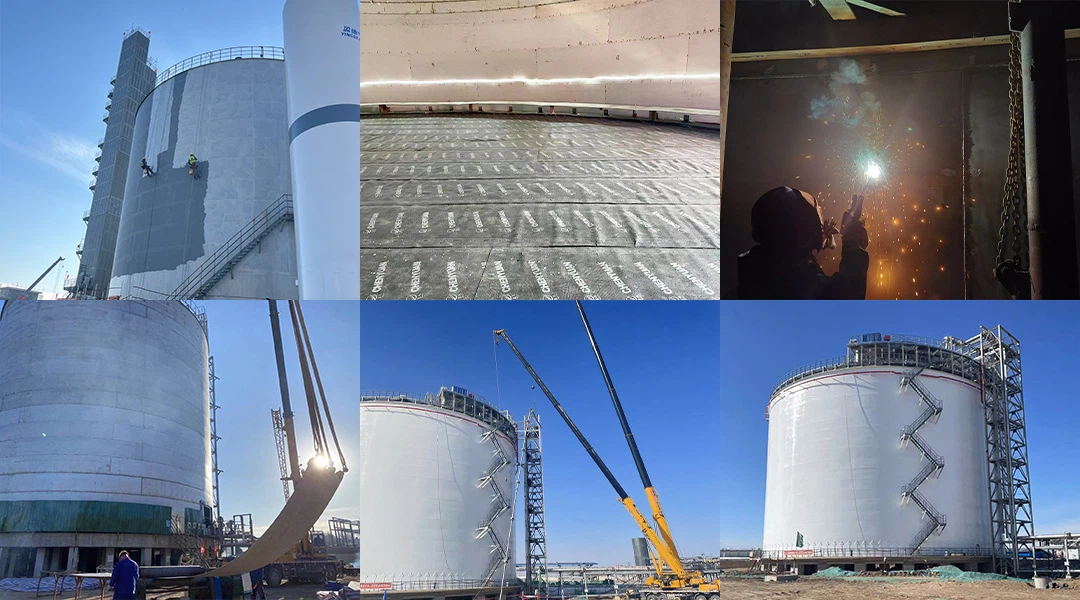

Estrutura: teto de cúpula de fundo plano, parede de metal vertical de camada dupla;
Isolamento: intercalador e superior com acumulação de pó de perlita, fundo com bloco de isolamento de vidro celular;

Capacidade (M3)	Tamanho do tanque interno (mm)	Tamanho do tanque externo (mm)	Taxa de evaporação estática (%)	Médio	Pressão de trabalho (KPA)
500	Φ8000	Φ10200	Menor ou igual a 0. 258 (lox)	Lox	5-20 ou pressão personalizada
1000	Φ10800	Φ13000	Menor ou igual a 0. 195 (lox)	Lox	5-20 ou pressão personalizada
1500	Φ12700	Φ15000	Menor ou igual a 0. 166 (lox)	Lox	5-20 ou pressão personalizada
2000	Φ14000	Φ16300	Menor ou igual a 0. 151 (lox)	Lox	5-20 ou pressão personalizada
2500	Φ15000	Φ17300	Menor ou igual a 0. 141 (lox)	Lox	5-20 ou pressão personalizada
3000	Φ16200	Φ18500	Menor ou igual a 0. 133 (lox)	Lox	5-20 ou pressão personalizada
4000	Φ18700	Φ21000	Menor ou igual a 0. 122 (lox)	Lox	5-20 ou pressão personalizada
5000	Φ20000	Φ22300	Menor ou igual a 0. 116 (lox)	Lox	5-20 ou pressão personalizada
6000	Φ21000	Φ23400	Menor ou igual a 0. 111 (lox)	Lox	5-20 ou pressão personalizada
8000	Φ23000	Φ25400	Menor ou igual a 0. 103 (lox)	Lox	5-20 ou pressão personalizada
10000	Φ25000	Φ27400	Menor ou igual a 0. 099 (lox)	Lox	5-20 ou pressão personalizada
......	......	......	......	......	......

Observação: pode projetar, fabricar e instalar tanques de armazenamento de qualquer tamanho entre 500-10000 m³ de acordo com as necessidades dos usuários

perfil de companhia

Suzhou Doer Gas & Chemical Equipment Co., Ltd. é uma empresa de alta tecnologia, cuja empresa de empresas de pesquisa e desenvolvimento, design, fabricação, instalação, engenharia completa e serviços industriais de equipamentos criogênicos. A fábrica total de Doer é 135, 000 ㎡ e a empresa possui 600 funcionários, incluindo mais de 90 profissionais de pesquisa e desenvolvimento de pesquisa e desenvolvimento. Dediciosos para se tornar um líder no campo de armazenamento e transporte de líquidos criogênicos, o Doer se esforça para fornecer aos clientes um serviço único.
